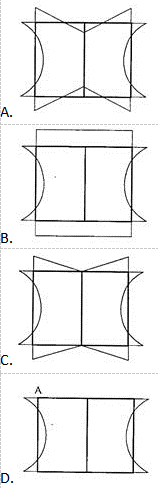

  3. 所示双跨刚架各构件刚度相同，正确的弯矩图是（　　）。

所示双跨刚架各构件刚度相同，正确的弯矩图是（　　）。

考试题库2022-08-02  38
问题 所示双跨刚架各构件刚度相同，正确的弯矩图是（　　）。
选项
答案 A
解析 对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零。竖杆上受均布荷载，故竖杆上弯矩图为抛物线，受力分析可得，横梁上存在剪力，因此横梁上的弯矩图为斜直线且对称轴上弯矩不为0，因此A项正确。也可以根据对称性，把图示刚架看成是两个下端固定的门式刚架横放在一起。参考门式刚架的弯矩图，再根据对称性可画出弯矩图。
