图所示双层框架杆件刚度相同，则正确的弯矩图是（　　）。

admin2022-08-02 43

问题图所示双层框架杆件刚度相同，则正确的弯矩图是（　　）。

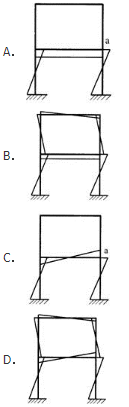

选项

答案 D

解析该结构为对称结构，在荷载P作用下，根据荷载的叠加原理，结构可等效为一个左右同时受到大小为P/2、方向向右的荷载反对称结构。在对称轴上对称内力（弯矩、轴力）为0，反对称内力（剪力）不为0，因此中间横梁跨中弯矩为0，排除AB两项。根据横梁两端刚结点处的弯矩平衡，上层框架也存在弯矩，因此排除C项。
