所示管道支架承受均布荷载，A、B、D点为铰接点，杆件BD受到的压力为（　　）。

资格题库2022-08-02 30

问题所示管道支架承受均布荷载，A、B、D点为铰接点，杆件BD受到的压力为（　　）。

A.12kNB.

kNC.16kND.

kN

选项

答案 C

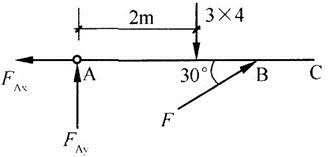

解析如图所示，取AC杆为研究对象，设BD杆对AC杆压力为F。则由由静力平衡条件对A结点取矩可得，∑MA＝0，F×1.5＝（3×4）×2，解得：F＝16kN。
