  3. 所示结构在外力q作用下，下列弯矩图何项正确？（　　）

所示结构在外力q作用下，下列弯矩图何项正确？（　　）

最全题库2022-08-02  44
问题 所示结构在外力q作用下，下列弯矩图何项正确？（　　）

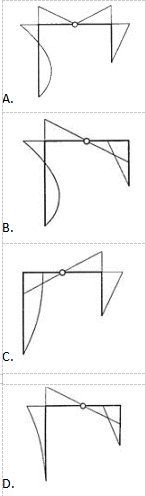

选项
答案 C
解析 如图所示，将BC段等效为二力杆，由于AC段左侧受到均布荷载作用，那么BC段内C点受到来自AC段的压力，B点受到支座水平向左的支反力。接下下分析结构中产生的弯矩，C点无外力作用，弯矩为零；从C点往左，这部分水平杆受到BC段向上的竖直分力作用，因此该段下部受拉，弯矩图画在杆的下方，只有C项符合。AC段竖杆叠加上均布荷载产生的弯矩；BC段受到向左的支反力，根据悬臂梁端部受集中荷载的情况画出弯矩图。
转载请注明原文地址:https://www.tihaiku.com/jzgc/2515402.html
本试题收录于： 建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
