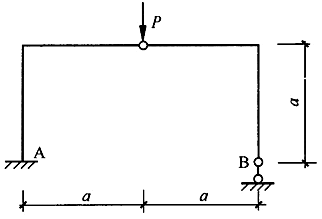

问题所示结构在竖向荷载P作用下，A支座反力应为（　　）。

A.MA＝0，RA＝P/2（↑）B.MA＝0，RA＝P（↑）C.MA＝Pa，RA＝P/2（↑）D.MA＝Pa，RA＝P（↑）

选项 A.MA＝0，RA＝P/2（↑）
B.MA＝0，RA＝P（↑）
C.MA＝Pa，RA＝P/2（↑）
D.MA＝Pa，RA＝P（↑）

答案 D

解析 AC是主体部分，BC是附属部分，作用在主体部分的荷载，不会对附属部分产生影响，故FB＝0。也可取BC杆为研究对象，由平衡方程对C点取距可得：∑Mc＝0，可得FB＝0，可知BC杆不受力。只有AC杆受力，相当于一个悬臂刚架，直接由静力方程可求出MA＝Pa，RA＝P（↑）。
