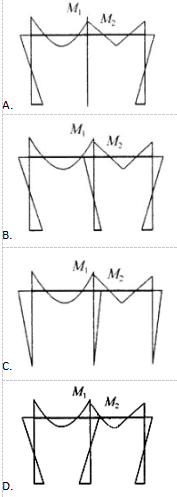

所示两跨刚架承受竖向荷载作用，其弯矩图正确的是（已知M1＞M2）（　　）。

免费题库2022-08-02 34

问题所示两跨刚架承受竖向荷载作用，其弯矩图正确的是（已知M1＞M2）（　　）。

选项

答案 D

解析图示两跨刚架荷载不对称，则中间杆下端弯矩不为零。同时根据弯矩画在受拉一侧，刚架还应满足刚节点所受力矩要平衡的原则（M1＞M2），如图所示，M3的方向为逆时针。由中间刚节点力矩平衡可以知道A、B错；由中间杆下端弯矩不为零，可以判断C错。
