所示结构正确的弯矩图是（　　）。

考试题库2022-08-02 50

问题所示结构正确的弯矩图是（　　）。

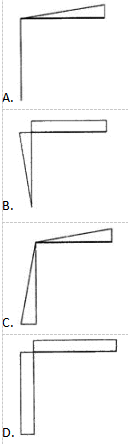

选项

答案 A

解析首先进行受力分析。由于主动力是一个顺时针力偶，所以支反力也必定是一个逆时针的力偶，左下边的铰链支反力向下，右边链杆支反力向上。此结构没有水平方向的外力，由此可知结构左边竖杆只有轴力，没有弯矩。
