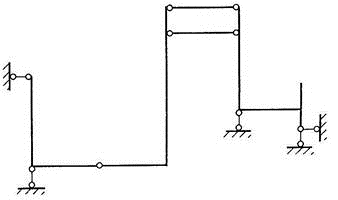

问题 下列所示结构属于何种体系？（　　）A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.常变体系D.瞬变体系
选项 A.无多余约束的几何不变体系
B.有多余约束的几何不变体系
C.常变体系
D.瞬变体系
答案 A
解析 图示结构右边的L形杆通过简支连在大地上共同作为刚片Ⅰ，中间的L形杆作为刚片Ⅱ，左边的L形杆作为刚片Ⅲ，通过铰1（左边两根链杆的交点）、铰2（中间铰）、铰3（上边两根平行杆在无穷远处形成的虚铰）相连，组成一个三铰结构，且三铰不在同一直线上，平行链杆不与另外两铰连线平行。由三刚片原则可知结构是无多余约束的几何不变体系。
