  3. 伸臂梁在所示荷载作用下，其弯矩M图和剪力V图可能的形状是（　　）。

伸臂梁在所示荷载作用下，其弯矩M图和剪力V图可能的形状是（　　）。

题库2022-08-02  102
问题 伸臂梁在所示荷载作用下，其弯矩M图和剪力V图可能的形状是（　　）。

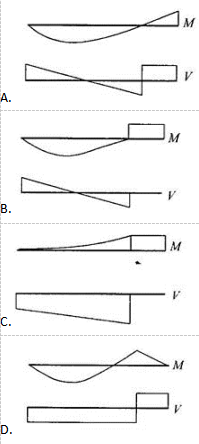

选项
答案 C
解析 不同荷载情况下梁式直杆的内力图的形状特征：①无荷载区段。V图为平直线，M图为斜直线；当V为正时，M图线相对于基线为顺时针转（锐角方向），当V为负时，为逆时针转，当V＝0时，M图为平直线。②均布荷载区段。V图为斜直线，M图为二次抛物线，抛物线的凸出方向与荷载指向一致，V＝0处M有极值。③集中荷载作用处。V图有突变，突变值等于该集中荷载值，M图为一尖角，尖角方向与荷载指向一致；若V发生变化，则M有极值。④集中力偶作用处。M图有突变，突变值等于该集中力偶值，V图无变化。
在此梁右边外伸段只有弯矩，没有剪力，属于纯弯曲，荷载图、剪力图、弯矩图应呈“零、零、平”的规律；所以在右边的支座所在截面处不应有弯矩的突变，而右侧支座提供支反力，因此剪力发生突变，弯矩斜率发生变化。
