  3. 刚架的支座a产生水平侧移，则以下弯矩图正确的是（　　）。

刚架的支座a产生水平侧移，则以下弯矩图正确的是（　　）。

最全题库2022-08-02  59

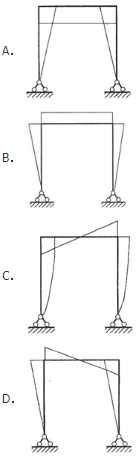

问题 刚架的支座a产生水平侧移，则以下弯矩图正确的是（　　）。
选项
答案 A
解析 如果结构对称、荷载对称，则轴力图、弯矩图对称，剪力图反对称，在对称轴上剪力为零。如果结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示超静定结构支座a水平侧移相当于支座a受到一对水平作用于两支座、方向向外的对称力，该对称结构在对称荷载作用下弯矩图对称，而对称力方向向外，所以刚架内侧受拉，因此选A。
转载请注明原文地址:https://www.tihaiku.com/jzgc/2515343.html
本试题收录于： 建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
