如图所示，对称刚架，正确的弯矩图轮廓为（　　）。

题库2022-08-02 44

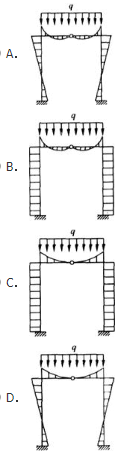

问题如图所示，对称刚架，正确的弯矩图轮廓为（　　）。

选项

答案 D

解析水平杆上无集中力作用，故弯矩图为连续光滑曲线，根据力矩分配法可知，支座有水平反力，竖杆弯矩图为斜直线。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515279.html

本试题收录于：建筑结构题库一级注册建筑师分类
