如所示，对图（a）所示的S影响线，对图（b）的荷载分布，其S值为（　　）kN·m

资格题库2022-08-02 106

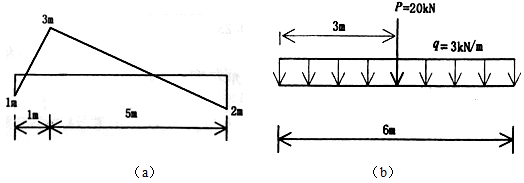

问题如所示，对图（a）所示的S影响线，对图（b）的荷载分布，其S值为（　　）kN·m。

A.30.5B.21.5C.31.5D.27

选项 A.30.5
B.21.5
C.31.5
D.27

答案 A

解析集中荷载作用下的量值：各集中荷载乘以影响线在荷载作用点处的竖标的叠加；均布荷载作用下的量值：均布荷载乘以影响线在荷载段上的面积（正负面积的代数和）。则S＝Py＋qω＝20×1＋3×[（1/2）×（3－1）×1＋（1/2）×（3-2）×5]＝30.5kN·m。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515266.html

建筑结构
