下列各项中，何者为所示结构的弯矩图？（　　）

题库2022-08-02 73

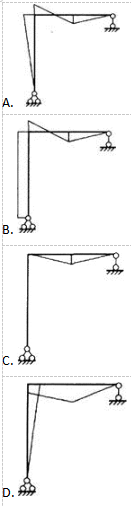

问题下列各项中，何者为所示结构的弯矩图？（　　）

选项

答案 C

解析图中所示为静定刚架，在竖直荷载作用下，下部铰链支座无水平反力，故竖梁没有弯矩，横梁弯矩图相当于简支梁跨中承受集中荷载。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515253.html

本试题收录于：建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
