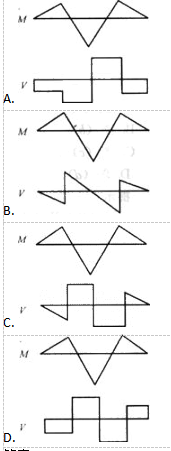

问题 图示的四对弯矩图和剪力图中，可能同时出现的一对是（　　）。
选项
答案 D

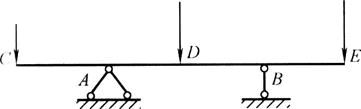

解析 解法一：弯矩图由三个三角形组成，可以判断它是由三个集中力作用于双悬臂简支梁引起的，如图所示。其中一个集中力作用于跨中，另两个集中力分别作用于悬臂端。集中力作用点处剪力图有突变，且突变方向与集中力方向一致，D所示剪力图正确。解法二：根据弯矩图和剪力图的关系判断，弯矩的斜率即为剪力值；弯矩图均为斜直线，故剪力均为常数（平行于杆轴的直线），排除BC两项；由于弯矩图的前两段的斜率的正负不同，故剪力正负也不同，排除A项。
