结构在所示荷载作用下，剪力图正确的是（　　）。 A.图（a） B.图（b

题库2022-08-02 39

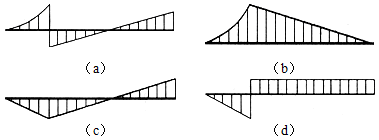

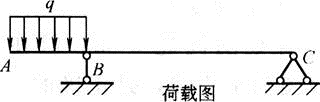

问题结构在所示荷载作用下，剪力图正确的是（　　）。

A.图（a）B.图（b）C.图（c）D.图（d）

选项 A.图（a）
B.图（b）
C.图（c）
D.图（d）

答案 D

解析 BC段梁上无外荷载作用，剪力为定值，剪力图为水平直线，故图（a）、（b）、（c）均不正确。
