所示结构，Ⅰ点处的弯矩为下列何值？（　　） A.0 B.Pa/2 C.Pa

考试题库2022-08-02 31

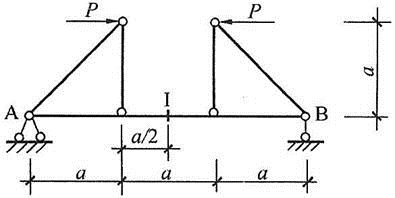

问题所示结构，Ⅰ点处的弯矩为下列何值？（　　）

A.0B.Pa/2C.Pa/4D.Pa

选项 A.0
B.Pa/2
C.Pa/4
D.Pa

答案 D

解析图示结构为对称结构，荷载对称，因此支座反力也对称，结构上无竖向荷载作用，所以A、B支座竖向支座反力为0。再用截面法求Ⅰ截面处的弯矩，MⅠ＝Pa（下侧受拉）。
