所示梁在荷载作用下的弯矩（M）示意图和剪力（Q）示意图，哪一组是正确的？（　　）

免费题库2022-08-02 49

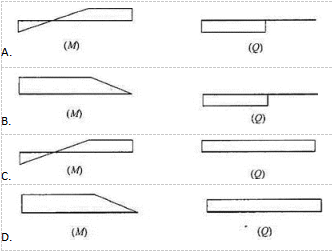

问题所示梁在荷载作用下的弯矩（M）示意图和剪力（Q）示意图，哪一组是正确的？（　　）

选项

答案 A

解析集中力偶作用处，M图有突变，突变值等于该集中力偶值，而V图无变化，B、C、D三项均不符合要求。梁的右端外伸段是纯弯曲段，剪力图为零，弯矩图是水平线。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2515226.html

本试题收录于：建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
