所示结构受水平均布荷载作用，其弯矩图正确的是（　　）。

考试题库2022-08-02 60

问题所示结构受水平均布荷载作用，其弯矩图正确的是（　　）。

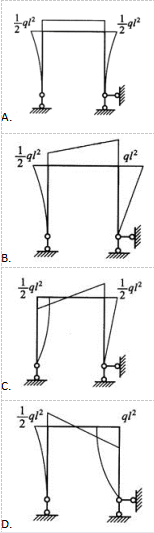

选项

答案 B

解析右端支座水平反力等于ql，左上结点处弯矩等于均布荷载对该点取矩，此处弯矩为ql2/2。右上结点处弯矩等于水平反力对该结点取矩，此处弯矩为ql2。右边竖杆上无均布荷载作用，所以弯矩图不应为抛物线，因此满足要求的图形为B项。
