关于所示结构的内力图，以下说法正确的是（　　）。 A.M图、Ⅴ图均正确 B.

admin2022-08-02  73
问题 关于所示结构的内力图，以下说法正确的是（　　）。A.M图、Ⅴ图均正确B.M图正确，Ⅴ图错误C.M图、Ⅴ图均错误D.M图错误，Ⅴ图正确
选项 A.M图、Ⅴ图均正确
B.M图正确，Ⅴ图错误
C.M图、Ⅴ图均错误
D.M图错误，Ⅴ图正确
答案 B

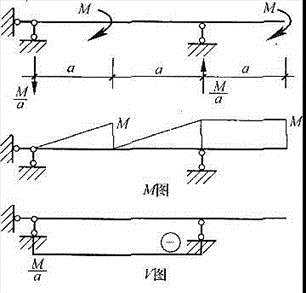

解析 先求支座反力，对右侧支座取矩，可得左侧支座反力为M/a，方向向下，因此右侧支座反力为M/a，方向向上。由于不存在均布荷载或者集中力，因此剪力不变，剪力图为平直线，剪力图错误，弯矩图正确。正确的剪力弯矩图如图所示。
