简支三角形桁架如所示，下列哪根杆的内力是错误的？（　　） A.BD杆拉力10k

资格题库2022-08-02  41

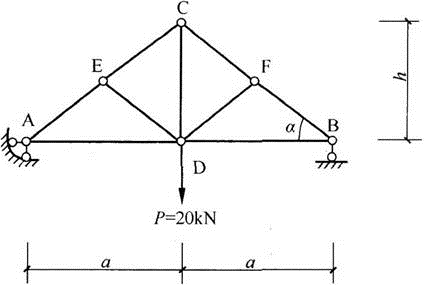

问题 简支三角形桁架如所示，下列哪根杆的内力是错误的？（　　）A.BD杆拉力10kNB.BF杆压力14.14kNC.DF杆压力14.14kND.CD杆拉力20kN
选项 A.BD杆拉力10kN
B.BF杆压力14.14kN
C.DF杆压力14.14kN
D.CD杆拉力20kN
答案 C
解析 零杆判别方法包括：①两杆结点A上无荷载作用时（如图（a）所示），则该两杆的内力都等于零，N1＝N2＝0。②三杆结点B上无荷载作用时（如图（b）所示），如果其中有两杆在同一直线上，则另一杆必为零杆，N3＝0。用桁架中的零杆判别方法②分析结点F，可知DF杆为零杆，NDF＝0。
