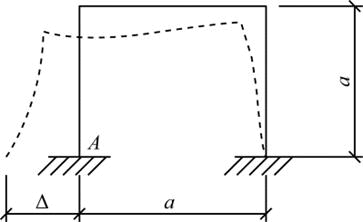

图示刚架结构支座A向左发生水平滑移，在结构中形成的弯矩图，正确的是（　　）。

admin2022-08-02 72

问题图示刚架结构支座A向左发生水平滑移，在结构中形成的弯矩图，正确的是（　　）。

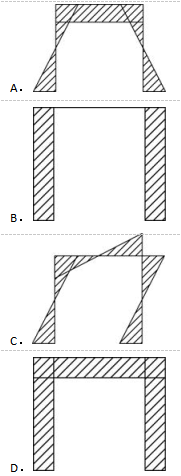

选项

答案 A

解析该结构为对称刚架，若左侧支座发生侧移，刚架内产生的弯矩应该是左右对称的，此外竖杆中点为反弯点，因此选择A项。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2514545.html

本试题收录于：建筑结构题库一级注册建筑师分类
