所示刚架右支座发生水平向右偏移Δ，则结构弯矩图正确的是（　　）。

练习题库2022-08-02 59

问题所示刚架右支座发生水平向右偏移Δ，则结构弯矩图正确的是（　　）。

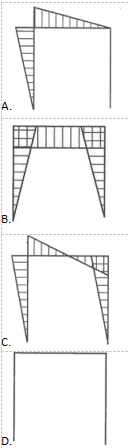

选项

答案 B

解析本题所示结构为静定结构。静定结构的基本特征为结构的内力和反力只与外部荷载有关，而可能发生的支座支承方向上的沉降、温度改变或制造误差会导致结构产生位移，但不会产生反力和内力。图示结构在支座水平方向发生位移而不是支承方向上的沉降，此时相当于作用一向右的水平外荷载，因此B项弯矩图正确。
