所示结构在外力M作用下，正确的弯矩图形是（　　）。

考试题库2022-08-02 107

问题所示结构在外力M作用下，正确的弯矩图形是（　　）。

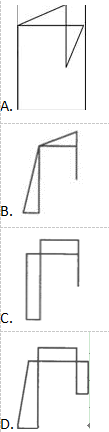

选项

答案 C

解析本题所示结构为静定刚架，由于集中弯矩作用在水平梁的右端，故右侧竖向杆上无弯矩作用，可以排除AD两项。根据隔离体受力分析，水平梁和左侧竖向杆上的弯矩均为常数，故C项正确。
