图示结构在不同荷载作用下，内力改变的杆件数量是（　　）。 A.1根 B.3根

练习题库2022-08-02 66

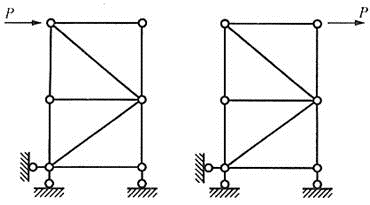

问题图示结构在不同荷载作用下，内力改变的杆件数量是（　　）。

A.1根B.3根C.5根D.7根

选项 A.1根
B.3根
C.5根
D.7根

答案 A

解析零杆判别方法包括：①两杆结点上无荷载作用时，则该两杆的内力都等于零，N1＝N2＝0。②三杆结点上无荷载作用时，如果其中有两杆在同一直线上，则另一杆必为零杆，N3＝0。根据零杆判别法，左图中有3根零杆，右图只有2根零杆，只有最上面的水平杆件受力发生了变化，其余杆件受力均未发生改变。
