  3. 图示简支梁在外力P作用下，跨中A点右侧的内力是（　　）。 A.MAC＝PL，Q

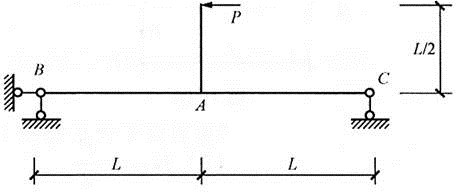

图示简支梁在外力P作用下，跨中A点右侧的内力是（　　）。 A.MAC＝PL，Q

admin2022-08-02  69
问题 图示简支梁在外力P作用下，跨中A点右侧的内力是（　　）。A.MAC＝PL，QAC＝PB.MAC＝PL，QAC＝P/4C.MAC＝－PL/4，QAC＝P/4D.MAC＝PL/4，QAC＝0
选项 A.MAC＝PL，QAC＝P
B.MAC＝PL，QAC＝P/4
C.MAC＝－PL/4，QAC＝P/4
D.MAC＝PL/4，QAC＝0
答案 C
解析 对整体结构进行受力分析，对B点取矩，可求得C点的支座反力为P/4，根据截面法A点右侧截面的剪力为P/4。A点上侧弯矩MAP＝PL/2（以逆时针方向为正），由于结构左右对称，故A点左、右侧抵抗弯矩均为MAC＝－PL/4。
