钢材双面角焊缝的标注方法，正确的是下列哪一种？（　　）

练习题库2022-08-02 58

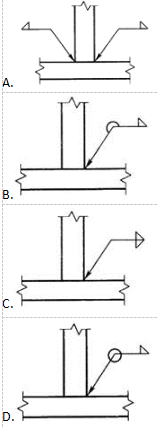

问题钢材双面角焊缝的标注方法，正确的是下列哪一种？（　　）

选项

答案 C

解析《建筑结构制图标准》（GB/T 50105—2010）第4.3.3条规定，双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸。
