在结构图中，永久螺栓表示方法，下列哪一种形式是正确的？（　　）

题库2022-08-02 106

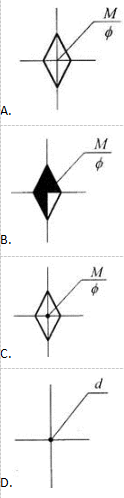

问题在结构图中，永久螺栓表示方法，下列哪一种形式是正确的？（　　）

选项

答案 A

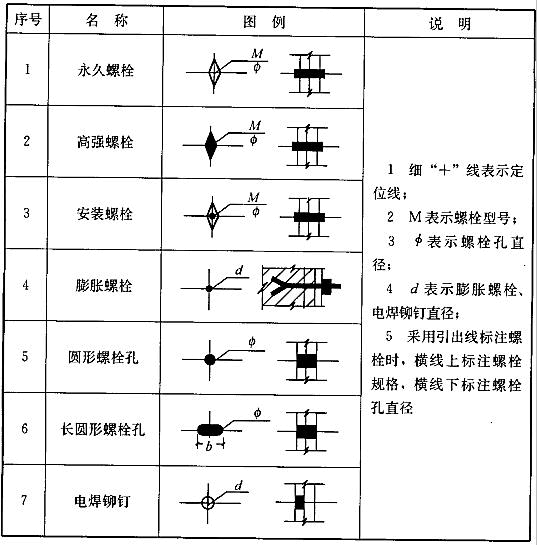

解析《建筑结构制图标准》（GB/T 50105—2010）第4.2.1条规定，螺栓、孔、电焊铆钉的表示方法应符合表4.2.1的规定。永久螺栓符号没有阴影，没有中心点，如图A所示。表　螺栓、孔、电焊铆钉的表示方法
