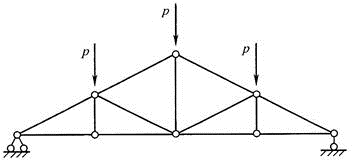

问题 如所示，屋架在外力P作用下时，下列关于各杆件的受力状态的描述，哪一项正确？（　　）Ⅰ．上弦杆受压，下弦杆受拉Ⅱ．上弦杆受拉，下弦杆受压Ⅲ．各杆件均为轴力杆Ⅳ．斜腹杆均为零杆A.Ⅰ、ⅢB.Ⅱ、ⅢC.Ⅰ、ⅣD.Ⅱ、Ⅳ
选项 A.Ⅰ、Ⅲ
B.Ⅱ、Ⅲ
C.Ⅰ、Ⅳ
D.Ⅱ、Ⅳ
答案 A
解析 由于两个支座反力是向上的，所以可以从支座的受力分析得出上弦杆受压、下弦杆受拉的结论。桁架中的杆当然都是轴力杆。先由“T”形结点的受力分析出结构内部两根对称的竖向杆件是零杆，再由斜边第二个结点的受力分析可知，斜腹杆不是零杆，Ⅳ项错误。
