所示结构在M弯矩作用下所产生的弯矩图是（　　）。

考试题库2022-08-02 7

问题所示结构在M弯矩作用下所产生的弯矩图是（　　）。

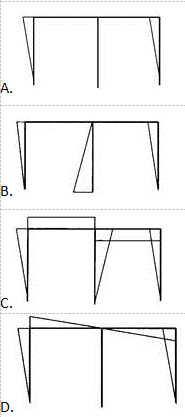

选项

答案 B

解析如所示，用截面法截断BC杆取左半部分为隔离体，对A点取矩，由力矩平衡可以得到B点受力水平向左，因此BC杆受压，同理可得CE杆受拉。而CD杆在左有压力，右有拉力的作用下，CD杆顶端的合力是向右的，对固定端D的力矩是顺时针转的，故D点的反力偶必为逆时针方向的，D点左侧受拉。只有B项满足要求。
