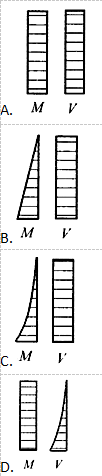

问题 所示悬臂结构，其正确的弯矩图和剪力图是（　　）。
选项
答案 B
解析 根据不同荷载情况下梁式直杆的内力图的形状特征：①无荷载区段。V图为平直线，M图为斜直线；当V为正时，M图线相对于基线为顺时针转（锐角方向），当V为负时，为逆时针转，当V＝0时，M图为平直线。②均布荷载区段。V图为斜直线，M图为二次抛物线，抛物线的凸出方向与荷载指向一致，V＝0处M有极值。③集中荷载作用处。V图有突变，突变值等于该集中荷载值，M图为一尖角，尖角方向与荷载指向一致；若V发生变化，则M有极值。④集中力偶作用处。M图有突变，突变值等于该集中力偶值，V图无变化。
悬臂结构受集中荷载作用时，剪力为常数，剪力图为直线，弯矩为正比例函数，弯矩图为斜直线。
其次，根据外力、剪力、弯矩的图形“零、平、斜”，“平、斜、抛”的规律，可知只有B图是正确的。
