所示结构支座a发生沉降Δ时，正确的剪力图是（　　）。

练习题库2022-08-02 38

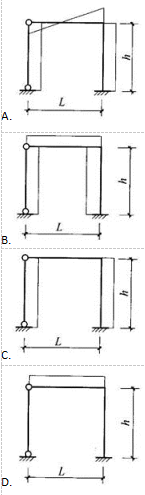

问题所示结构支座a发生沉降Δ时，正确的剪力图是（　　）。

选项

答案 D

解析图示结构为超静定结构，如所示，刚架支座a发生沉降Δ，相当于左柱存在一个向下的拉力，所以横梁bc将产生剪力，柱ab产生拉力，柱ab为二力杆没有剪力只有轴力。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2514059.html

本试题收录于：建筑结构题库一级注册建筑师分类
