  3. 下图所示框架结构弯矩图正确的是（　　）。

下图所示框架结构弯矩图正确的是（　　）。

考试题库2022-08-02  47

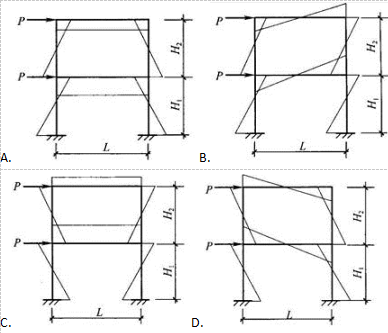

问题 下图所示框架结构弯矩图正确的是（　　）。
选项
答案 B
解析 对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。轴力和弯矩是对称内力，剪力是反对称内力。图示结构可视为对称结构受反对称荷载作用，则其弯矩图也应为反对称的，排除AC两项。外力P对固定端支座是顺时针转，故固定端的反力偶矩必为逆时针转，因此固定端处左侧受拉，故弯矩应画在左侧。
