下图所示结构弯矩图正确的是（　　）。

资格题库2022-08-02 106

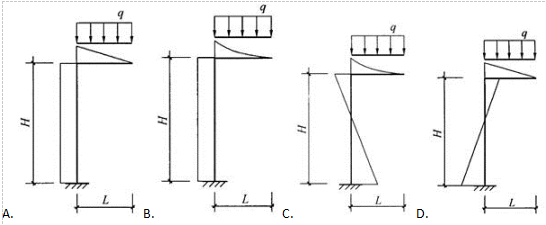

问题下图所示结构弯矩图正确的是（　　）。

选项

答案 B

解析均布荷载作用下，V图为斜直线，M图为二次抛物线，抛物线的凸出方向与荷载指向一致，V＝0处M有极值。故横梁上弯矩图应为抛物线，又由受力分析可知，固定端处的反力偶矩应为逆时针转动，竖杆的左侧受拉，并且固定端处不存在水平的反力，故弯矩图应画在固定端的左侧且为一条平行于杆轴的直线。
