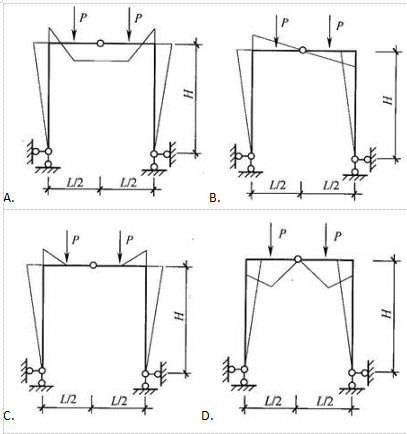

下图所示结构弯矩图正确的是（　　）。

题库2022-08-02 5

问题下图所示结构弯矩图正确的是（　　）。

选项

答案 C

解析结构对称、荷载正对称，则轴力图、弯矩图对称，剪力图反对称。在对称轴上反对称的约束力为零，即中间铰链处的一对竖向剪力为零，而铰链处弯矩为0，故在两个荷载P，之间无弯矩。这个结果也可以从整个结构和半个结构的受力分析得到。
