下图所示结构弯矩图正确的是（　　）。

练习题库2022-08-02 15

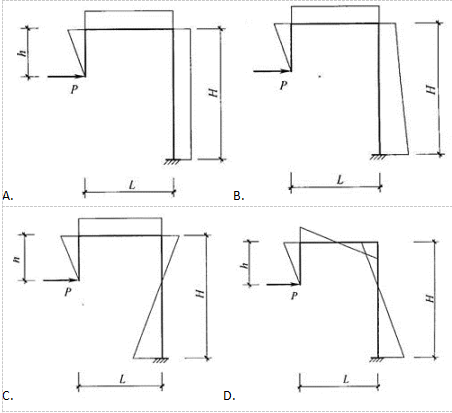

问题下图所示结构弯矩图正确的是（　　）。

选项

答案 C

解析外力P对固定端支座是顺时针转向，故反力偶绕固定端必为逆时针转向，固定端处为左侧受拉，弯矩图画在竖杆左侧，因为结构没有力偶所以弯矩值没有突变。外力P作用线的延长线与竖杆交于一点，此点的弯矩应为零。
