图示结构跨中C点的弯矩为（　　）。 A.12kN·m B.10kN·m C

题库2022-08-02 41

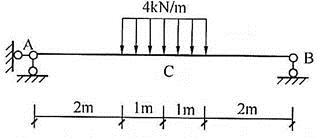

问题图示结构跨中C点的弯矩为（　　）。

A.12kN·mB.10kN·mC.8kN·mD.6kN·m

选项 A.12kN·m
B.10kN·m
C.8kN·m
D.6kN·m

答案 B

解析对称结构受对称荷载，根据对称性易得支座A、B竖向支反力为：4×2/2＝4kN。利用截面法将C点截开，取右半部分作为研究对象，对C点取矩，MC＝4×3－4×1×0.5＝10kN·m。
