所示结构在荷载P作用下（自重不计），正确的弯矩图为（　　）。

资格题库2022-08-02 59

问题所示结构在荷载P作用下（自重不计），正确的弯矩图为（　　）。

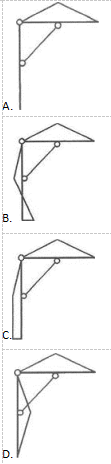

选项

答案 C

解析首先进行整体受力分析，求出支座反力的大小和方向，对固定端取力矩平衡方程，固定端反力偶应是逆时针转动的。根据结构整体力矩平衡，竖杆下端部左侧受拉，固定端弯矩应画在左侧。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2513474.html

建筑结构
