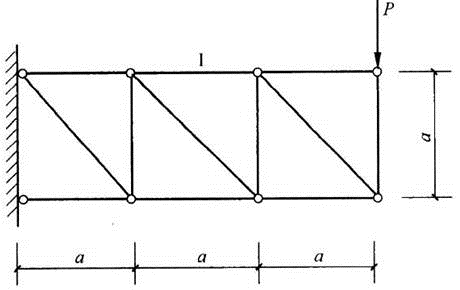

问题所示结构中杆Ⅰ的内力为下列何值？（　　）

A.拉力PB.拉力

C.压力PD.压力

选项

答案 A

解析如所示，利用截面法截开杆Ⅰ和右侧竖杆和下方的横杆，取右半部分为隔离体。对A点取矩，∑MA＝0，即F1×a＝P×a，解得：F1＝P（拉力）。
