  3. 对中Ⅰ和Ⅱ所示结构，以下论述正确的是（　　）。 A.MA＜MB，方向相同 B

对中Ⅰ和Ⅱ所示结构，以下论述正确的是（　　）。 A.MA＜MB，方向相同 B

考试题库2022-08-02  47

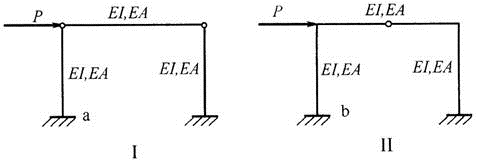

问题 对中Ⅰ和Ⅱ所示结构，以下论述正确的是（　　）。A.MA＜MB，方向相同B.MA＜MB，方向相反C.MA＞MB，方向相同D.MA＞MB，方向相反
选项 A.MA＜MB，方向相同
B.MA＜MB，方向相反
C.MA＞MB，方向相同
D.MA＞MB，方向相反
答案 C
解析 Ⅰ图是一次超静定结构，Ⅱ图是2次超静定结构。超静定次数越高，在相同荷载作用下内力越小，故MA＞MB。由于两者都是对称结构，对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。轴力和弯矩是对称内力，剪力是反对称内力。故其弯矩都是反对称的，根据剪力的方向可判断固定端的弯矩都在左侧，方向相同。
