考试题库2022-08-02  16

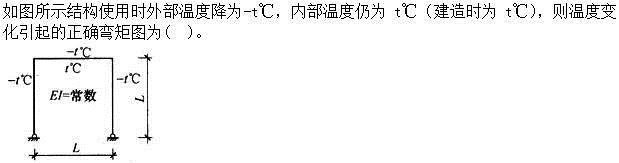

问题 A.B.C.D.
选项 A.B.C.D.
答案 B
解析 结构对称、荷载对称，则轴力图、弯矩图对称，剪力图反对称，在对称轴上剪力为零。如果结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构为对称的超静定结构，且温度荷载也是对称的，由温度变化引起的弯矩图应画在降温一侧，因为高温一侧材料伸长，但约束条件限制其伸长，所以杆件受压，同样低温一侧缩短，但材料限制其缩短，所以受拉，弯矩图画在受拉一侧；而且应该是对称的，并符合在刚节点处弯矩平衡的原则的只能是B图。
