  3. 地形图上任意一点的坐标是以坐标网的方式表示的，坐标网一般以下列哪种方式表示？（　

地形图上任意一点的坐标是以坐标网的方式表示的，坐标网一般以下列哪种方式表示？（　

admin2022-08-02  96
问题 地形图上任意一点的坐标是以坐标网的方式表示的，坐标网一般以下列哪种方式表示？（　　）A.以纵轴为x轴，其值小的一端表示北方，以横轴为y轴，其值小的一端表示东方B.以纵轴为y轴，其值小的一端表示北方，以横轴为x轴，其值小的一端表示东方C.以纵轴为x轴，其值大的一端表示北方，以横轴为y轴，其值大的一端表示东方D.以纵轴为y轴，其值大的一端表示北方，以横轴为x轴，其值大的一端表示东方
选项 A.以纵轴为x轴，其值小的一端表示北方，以横轴为y轴，其值小的一端表示东方
B.以纵轴为y轴，其值小的一端表示北方，以横轴为x轴，其值小的一端表示东方
C.以纵轴为x轴，其值大的一端表示北方，以横轴为y轴，其值大的一端表示东方
D.以纵轴为y轴，其值大的一端表示北方，以横轴为x轴，其值大的一端表示东方
答案 C

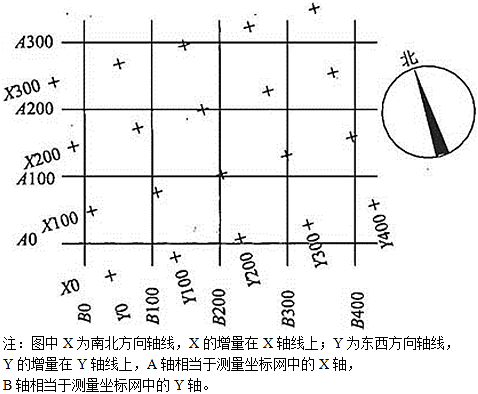

解析 《总图制图标准》（GB/T 50103—2010）第2.4.2条规定，测量坐标网宜画成交叉十字线，坐标代号宜用“X、Y”表示；建筑坐标网应画成网格通线，自设坐标代号宜用“A、B”表示（图2.4.1）（见图10-1-13）。图2.4.1注，X为南北方向轴线，X的增量在X轴线上；Y为东西方向轴线，Y的增量在Y轴线上。A轴相当于测量坐标网中的X轴，B轴相当于测量坐标网中的Y轴。图10-1-13　坐标网络
