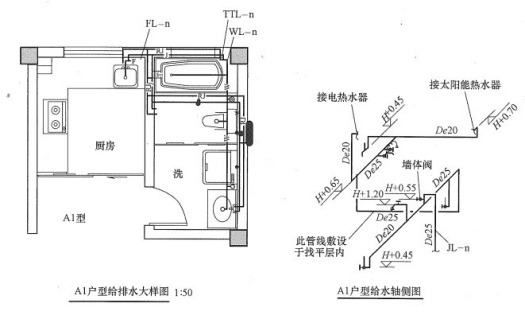

问题 如图所示，某建筑给水排水工程，该工程设有生活给水系统，生活污、废水系统，太阳能热水系统，空调冷凝水系统等。室内生活给水方式采用下行上给式供水。给水管采用25MPa高密度聚乙烯（HDPE）管热熔连接，工作温度为-40~60℃。给水分户水表设置于室外地下水表井内。热水管采用2.0MPa聚丙烯（PP-R）管，热熔连接，工作温度小于95℃。本工程住宅卫生间污、废水采用分流制排水，室内污，废水重力自流排人室外污水检查井。污水经化粪池处理后，排人市政污水管网。污废水、通气、雨水及空调冷凝水管道均采用硬聚氯乙烯塑料排水管胶粘剂粘结。试结合相关知识，根据背景材料，回答以下问题。建筑给水系统，系统图绘制的要点有（ ）。A.确定轴测轴，绘制立管、引入管和排出管。可先绘制引入管或排出管，后绘制立管B.绘制里立管上的一层地面和各楼层地面以及建筑屋面C.绘制各层平面上的横管，管道系统上的附件如给水管道上的阀门、水表、水龙头等，排水管道上的检查口、通气帽以及地漏等，均可以省略绘制D.绘制管道穿墙、梁等的断面图E.标注管径、标高、坡度、编号以及必要的文字说明
选项 A.确定轴测轴，绘制立管、引入管和排出管。可先绘制引入管或排出管，后绘制立管
B.绘制里立管上的一层地面和各楼层地面以及建筑屋面
C.绘制各层平面上的横管，管道系统上的附件如给水管道上的阀门、水表、水龙头等，排水管道上的检查口、通气帽以及地漏等，均可以省略绘制
D.绘制管道穿墙、梁等的断面图
E.标注管径、标高、坡度、编号以及必要的文字说明
答案 ABDE
