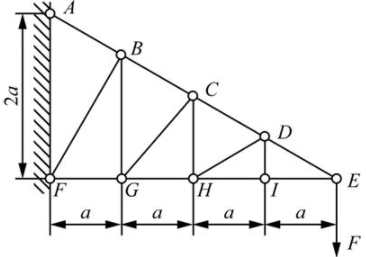

问题 图示桁架结构中，DH杆的内力大小为（　　）。A.FB.－FC.0.5FD.0
选项 A.F
B.－F
C.0.5F
D.0
答案 D
解析 零杆判别方法中的“T”形结点：无外力作用的连接三杆的结点，若其中两杆在一直线上，则不共线一杆必为零杆，而共线的两杆内力相等且性质相同（同为拉力或压力）。本题中，第一步，先分析节点I，符合零杆判别的T形，可判断出杆件DI为零杆；第二步，撤去杆件DI，分析节点D，符合零杆判别的T形，可判断出杆件DH为零杆。故DH杆的内力大小为0。
