  3. 如图所示，左端固定的直杆受扭转力偶作用，在截面1-1和2-2处的扭矩为： A.

如图所示，左端固定的直杆受扭转力偶作用，在截面1-1和2-2处的扭矩为： A.

免费题库2022-08-02  53

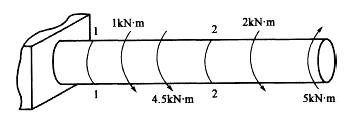

问题 如图所示，左端固定的直杆受扭转力偶作用，在截面1-1和2-2处的扭矩为：A. 12.0 kN*m，-3kN*mB. -2.5kN*m，-3kN*mC. -2.5kN*m，-3kN*mD. 2.5kN*m，-3kN*m
选项 A. 12.0 kN*m，-3kN*m
B. -2.5kN*m，-3kN*m
C. -2.5kN*m，-3kN*m
D. 2.5kN*m，-3kN*m
答案 D
解析 提示 首先考虑整体平衡，设左端反力偶m由外向里转，则有ΣMX=0 ： m-1-4.5 -2+ 5 = 0，所以 m=2.5kN*m。再由截面法平衡求出：Tb = 2.5kN*m， T2 = 2-5 = -3 kN*m 。
