晶体三极管放大电路如图所示，在并入电容CE前后，不变的量是（　　）。 A.输入

资格题库2022-08-02 66

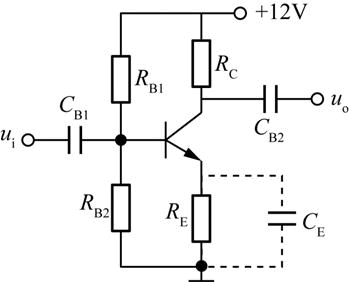

问题晶体三极管放大电路如图所示，在并入电容CE前后，不变的量是（　　）。

A.输入电阻和输出电阻B.静态工作点和电压放大倍数C.静态工作点和输出电阻D.输入电阻和电压放大倍数

选项 A.输入电阻和输出电阻
B.静态工作点和电压放大倍数
C.静态工作点和输出电阻
D.输入电阻和电压放大倍数

答案 C

解析电容具有隔直通交的作用，并入电容后，当直流通路时，三极管射极电阻RE接地，输入电阻：ri＝RB1//RB2//rbe，电压放大倍数

，其中RL′＝RC//RL，电容未并入之前，输入电阻ri＝RB1//RB1//（rbe＋（1＋β）RE），电压放大倍数

，因此，并入电容后，输入电阻变小，放大倍数变小，故选择C项。
