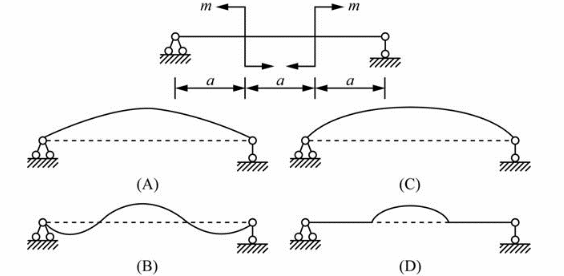

简支梁受力如图所示，梁的正确挠曲线是图示四条曲线中的（　　） A.图（A）

免费题库2022-08-02 41

问题简支梁受力如图所示，梁的正确挠曲线是图示四条曲线中的（　　）

A.图（A）B.图（B）C.图（C）D.图（D）

选项 A.图（A）
B.图（B）
C.图（C）
D.图（D）

答案 D

解析对任意支座取矩可得，支座竖向反力为零，则从支座到力偶作用点的杆段上的弯矩为零，即挠度为零，而左右两力偶作用点中间部分由于受到弯矩M作用而产生向上突起的变形。
