如题13图所示的二维复合固体中的Ra1、Ra2、Rb1、Rb2、Rc1和Rc2分

最全题库2022-08-02  34

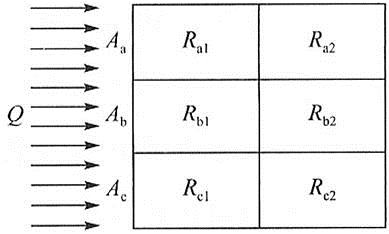

问题 如题13图所示的二维复合固体中的Ra1、Ra2、Rb1、Rb2、Rc1和Rc2分别为其中导热热阻,下列关于块体的总导热热阻的表达式正确的是(  )。

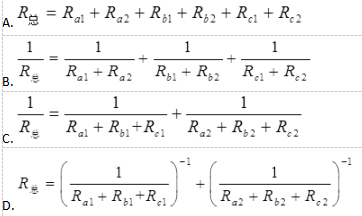

选项

答案 B

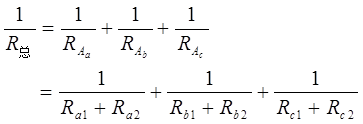

解析 复合平壁的总导热热阻可以应用串、并联电路电阻的计算方法。由图可知,该复合固体热阻由热阻Aa、Ab和Ac并联组成,其中热阻Aa由Ra1和Ra2串联组成,热阻Ab由Rb1和Rb2串联组成,Ac热阻由Rc1和Rc2串联组成。故,该复合固体的总热阻计算式如下:
