图所示平面机构具有确定运动时的原动件数为（　　）。 A.0 B.1 C.2

题库2022-08-02 104

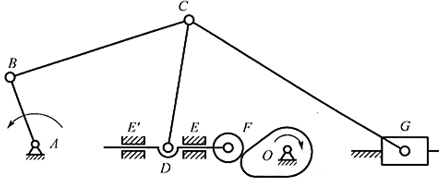

问题图所示平面机构具有确定运动时的原动件数为（　　）。

A.0B.1C.2D.3

选项 A.0
B.1
C.2
D.3

答案 C

解析平面机构具有确定运动的条件是机构自由度等于原动件数目。对于本题平面机构，F处有局部自由度，C处有复合铰链，E和E′有需约束，则自由度F＝3×7－2×9－1＝2，因此该平面机构的原动件数目为2。
