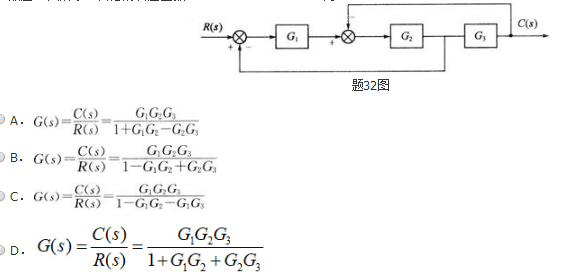

  3. 如题32图所示，其总的传递函数G（s）=C（s）／R（s）为（　　）

如题32图所示，其总的传递函数G（s）=C（s）／R（s）为（　　）

免费题库2022-08-02  39
问题 如题32图所示，其总的传递函数G（s）=C（s）／R（s）为（　　）
选项
答案 B
解析 图中有2个回路，回路传递函数为：L1＝－G1G2，L2＝－G2G3。由于L1、L2有重合部分，则信号流图特征式为：Δ＝1－（L1＋L2）＝1＋G1G2＋G2G3。图中只有一条前向通路，前向通路的传递函数为P1＝G1G2G3。前向通路与回路均相互接触，故Δ1＝1。因此传递函数为：G（s）＝C（s）/R（s）＝P1Δ1/Δ＝G1G2G3/（1－G1G2＋G2G3）。
