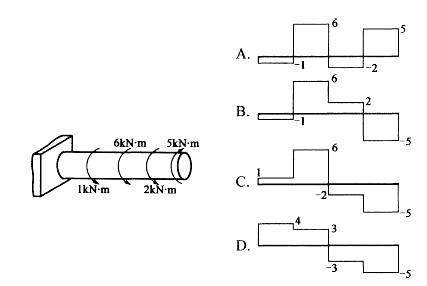

如图所示，圆轴的扭矩图为:

题库2022-08-02 43

问题如图所示，圆轴的扭矩图为:

选项

答案 D

解析提示首先考虑整体平衡，设左端反力偶m在外表面由外向里转，则有

MX = 0，即m-1-6-2+5=0，所以m=4kN*m。再由直接法求出各段扭矩，从左至右各段扭矩分别为4kN*m、3kN*m、-3kN*m、-5kN*m在各集中力偶两侧截面上扭矩的变化量就等于集中偶矩的大小。显然符合这些规律的扭矩图只有D图。
